产品信息 |
|

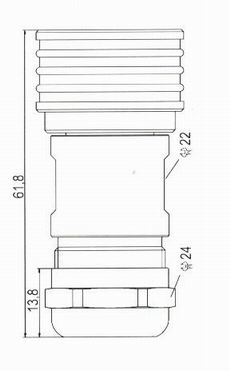

快速插拔式电缆旋紧件
|
|
产品分类:德国胡默尔航空接插件产品系列 |
快速插拔式电缆旋紧件
|
型号系列 |
电缆-¢ |
极数 |
连接方式 |
连接方向 |
快速插拔式电缆旋紧件 |
7130 |
X |
XX |
XX |
X |
电磁兼容快速插拔式电缆旋紧件EMV |
7131 |
X |
XX |
XX |
X | | 其参数说明:
|
电缆-¢
电缆-¢ |
编码 |
3-7mm |
3 |
5-10mm |
4 |
6-12mm |
5 |
10-14mm |
6 | |
极数
极数(绝缘体 ) |
编码 |
无(壳体内无绝缘体) |
00 |
6极 |
06 |
7极 |
07 |
9极(8+1) |
81 |
12极 |
12 |
16极 |
16 |
17极 |
17 |
19极 |
19 | |
为了使接插过程简便快捷,胡默尔公司针对圆形接插件研制出新的快速接插技术!
电缆接插件可极方便地被插入,而且继续沿插接方向稍加用力便可牢固锁定。将连接部件沿拔出方向轻压移动便可拆除连接。不必再有转动滚花螺母来旋紧螺纹予以紧固的操作过程,极大地简化了插拔连接的操作程序。
此外,由于连接部件径向锁扣的金属圆壳基本覆盖了接插端面,因此,几乎可以使接插件达到360°理想的电磁兼容屏蔽效果。
|
连接方式
连接方式(插针/插孔) |
编码 |
无插针/插孔,仅有适用于插孔的绝缘体 |
00 |
无插针/插孔,仅有适用于插针的绝缘体 |
99 |
插针 钳压连接 |
01 |
插孔 钳压连接 |
02 |
插针 焊接 |
03 |
插孔 焊接 |
04 |
插针 手工压接 |
05 |
插孔 手工压接 |
06 |
|
连接方向
极性排列方向 |
编码 |
标准旋转排列方向 |
0 |
带接地(PE)极 |
1 |
|
例如:
外壳要求:快速插拔式电缆旋紧件 线缆直径¢:11mm 极数:12 连接方式:焊接插孔 极性方向:标准 |
7130 |
5 |
12 |
04 |
0 | |
|
